耐腐蚀超司太立或哈氏合金、HV700-900、千℃高温耐磨50um气密代镀铬的

热喷涂用非晶+纳米晶专利镍基合金粉末NanoX

1.奥泰新材NanoX、NanoY耐腐蚀超司太立或哈氏合金、HV700-900、千℃高温耐磨50um气密代镀硬铬的热喷涂用非晶+纳米晶专利镍基合金粉末描述

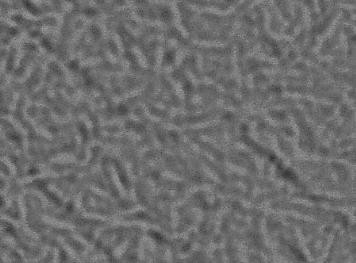

奥泰新材专利气雾化粉末NanoX、NanoY是独特的镍基自熔合金类似哈氏合金，有均匀的非晶+纳米晶微观组织，包括8-25、15-45、2-10、25-90um等粒度。细粉可做内孔热喷涂，表面粗糙度可小于3um。超音速火焰热喷涂中采用比碳化钨略低的热输入和快冷后的涂层组织中非晶率可以高于粉末。NanoX涂层孔隙率低于0.1%，50um以上涂层可气密免密封，沉积率约为50%，薄涂层非常经济可代镀铬。NanoY涂层孔隙率约1%，沉积率可达约70%。

NanoY、NanoX粉末粒度选择：

1.1粒度8-25um适用于中心送粉或者轴向送粉的各种热喷涂枪。

1.2粒度15-45um适用于径向送粉或者垂直送粉的各种热喷涂枪。

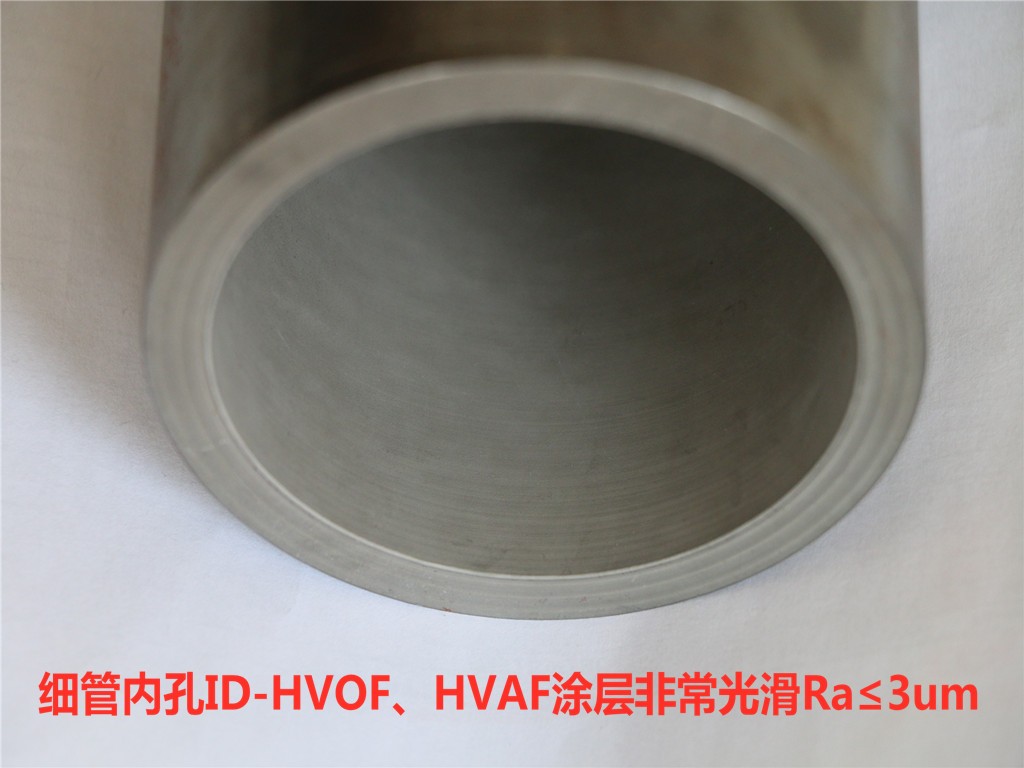

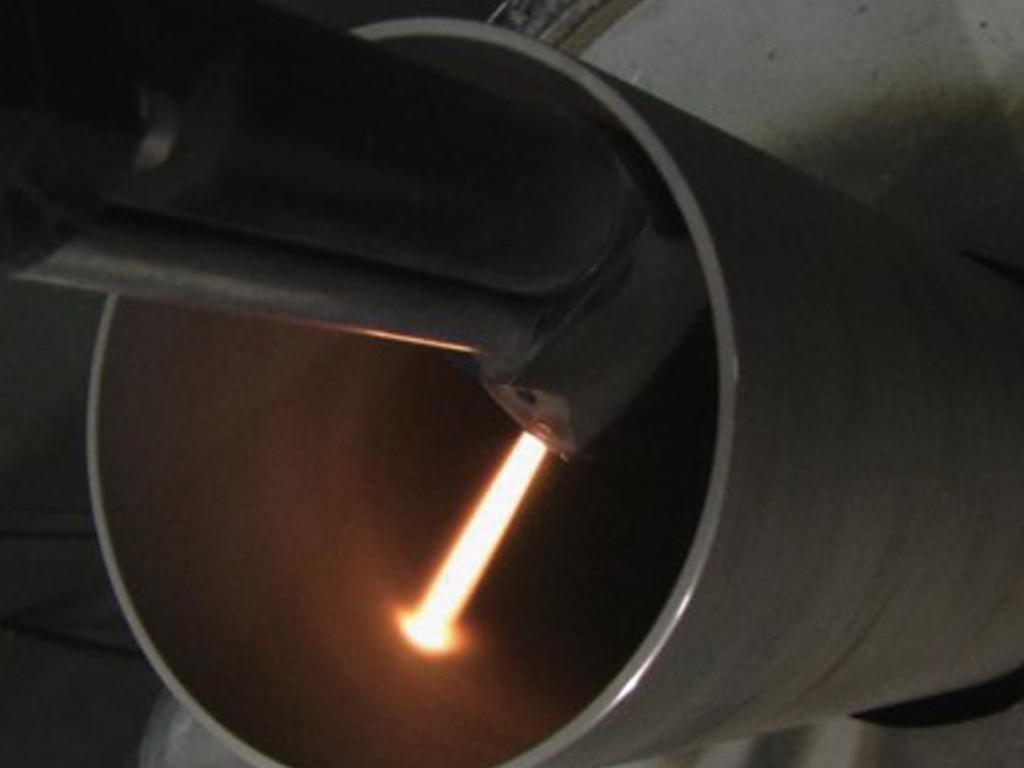

1.3粒度2-10um适用于80mm以下长细管内孔热喷涂。

1.4粒度25-90um适用于等离子喷涂和爆炸喷涂。

2.奥泰新材NanoX、NanoY耐腐蚀超司太立或哈氏合金、HV700-900、千℃高温耐磨50um气密代镀硬铬的热喷涂用非晶+纳米晶专利镍基合金粉末涂层性能

2.1超耐腐蚀超越哈氏合金C276、In625和司太立合金6或12，可耐纯酸纯碱腐蚀。

2.2硬度为HV700-900，高耐磨。

2.3耐热温度可达1000℃。

2.4与基体有很好的结合强度。

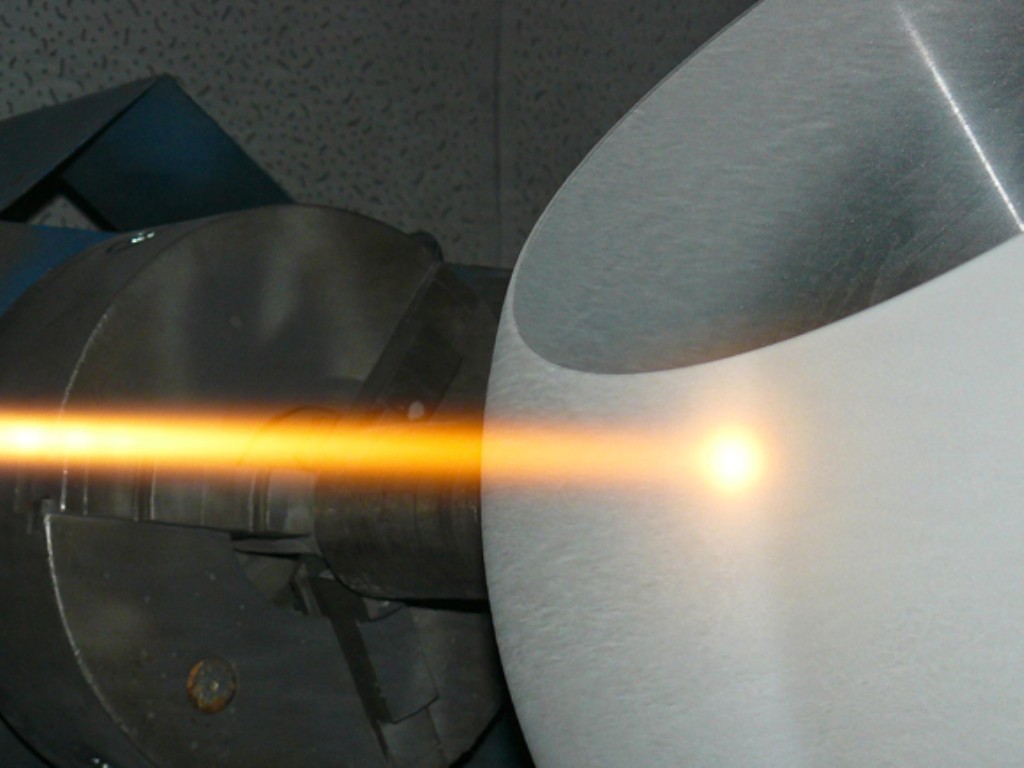

2.5可用作HVAF或HVOF超音速热喷涂、等离子喷涂、爆炸喷涂或过渡层、内孔热喷涂。

为了进一步提高耐磨性 ，NanoYW=NanoY+15% （ WC/10Co/4Cr ） ，NanoXW=NanoX+15%（WC/10Co/4Cr）。

热喷涂工艺建议：

A1 正式盐雾实验实样制备前，必须用小样进行热喷涂参数试验。小样金相中板条均匀、没有圆形大颗粒和氧化色为宜，硬度不宜过高。

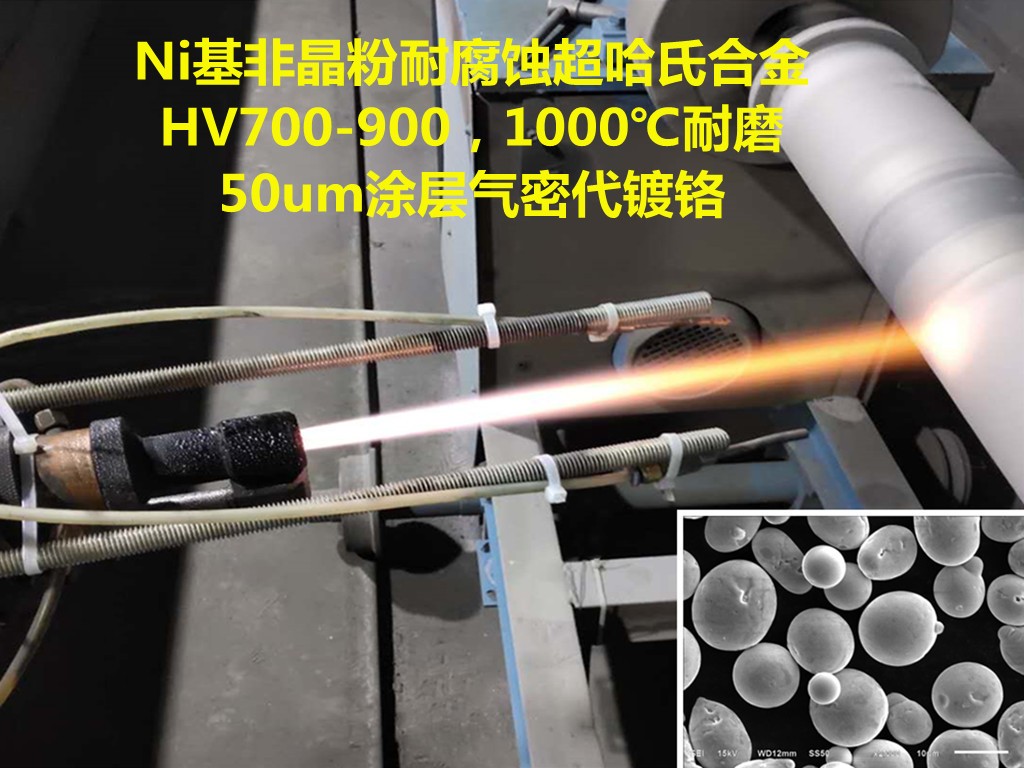

A2 喷涂过程中喷枪前后距工件50mm各加一支压缩空气喷嘴冷却如上图。

A3 选用短枪管、短喷距、较低的火焰温度。基体温度保持在100度以下。 每道喷涂厚度不超过 8um。用于过渡层时，后续涂层要快冷。盐雾实验或磨耗实验前， 请磨光或抛光试样表面至金属光泽。

3.奥泰新材NanoX、NanoY耐腐蚀超司太立或哈氏合金、HV700-900、千℃高温耐磨50um气密代镀硬铬的热喷涂用非晶+纳米晶专利镍基合金粉末应用

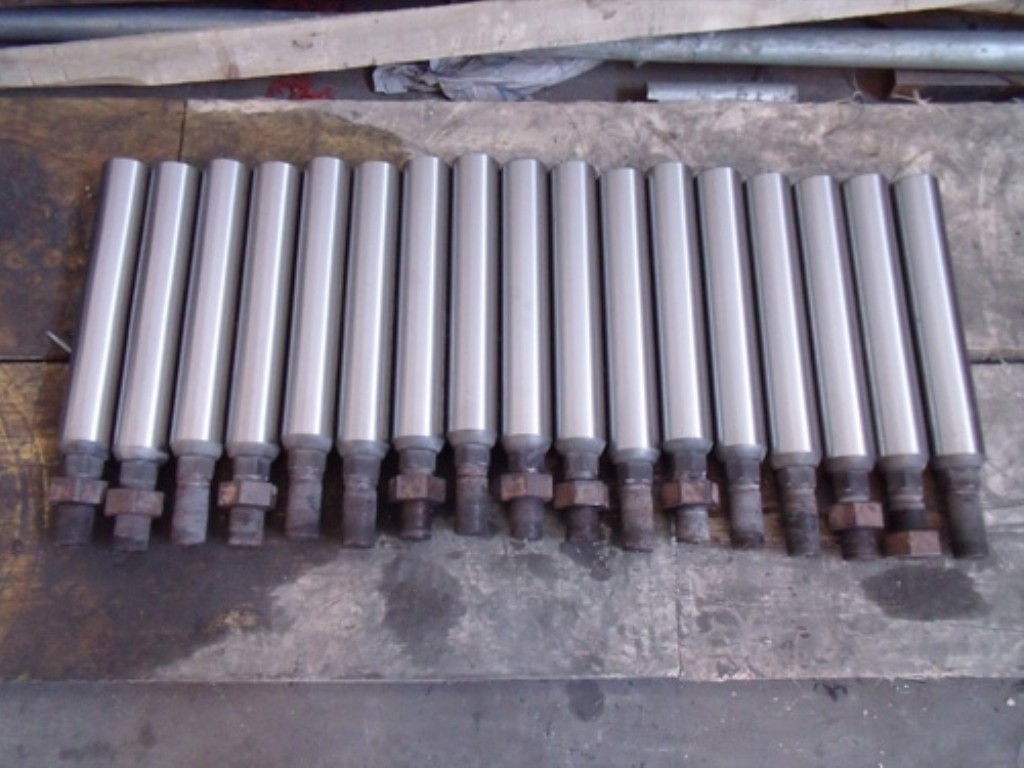

适用于超耐侵蚀、耐气蚀、高耐磨、耐高温的长粗轴及套管类工程机械零件、螺杆转子、液压支柱、阀门、柱塞、套管、纸浆辊、水轮机叶片、抽油杆，海水侵蚀及代镀铬等。

   千℃超耐腐蚀高耐磨转子螺杆用HVOF热喷涂粉    800-1000℃超耐腐蚀高耐磨化工用管热喷涂粉       千℃超耐腐蚀高耐磨阀球HVAF热喷涂粉

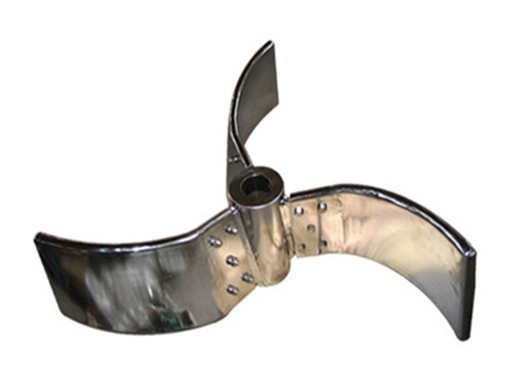

   800-1000℃超耐腐蚀高耐磨搅拌器用热喷涂粉      千℃超耐腐蚀高耐磨纸浆辊超音速热喷涂粉      800-1000℃超耐腐蚀高耐磨活塞HVAF热喷涂粉

4. 奥泰新材NanoY、NanoX耐腐蚀超司太立或哈氏合金、高耐磨、耐高温1000℃的超薄冷热喷涂用非晶+纳米晶专利镍基合金粉末包装

标准包装为每 5/10 公斤一个真空袋。其他包装可以定制。

5. 各热喷涂枪用奥泰新材非晶粉粒度推荐

奥泰新材非常欢迎您的询问。有关我们世界优质极有竞争力价格的发动机叶片高温耐腐蚀涂层溶射或冷喷涂用MCrAlY粉、千℃高温耐磨耐酸碱腐蚀超哈氏合金可代替镀硬铬的专利镍基非晶细粉尤其是管道内孔热喷涂、超耐气蚀双相不锈钢激光熔覆粉、钢结铁基碳化钛TiC硬质合金溶射粉、PTA等离子粉末堆焊涂层及磨光长细管、碳化钨硬质合金钎焊可拼接超耐磨钨钢覆合板管及泥浆泵缸套等产品要求的冶金疑问，敬请微信AlloyExpert或者电话0535-216-5171！
