碳化钛TiC合金热喷涂溶射熔覆粉

世界优质极有竞争力价格的独特金属陶瓷碳化钛TiC铁基合金粉用于超耐磨耐腐蚀耐气蚀代替碳化钨热喷涂、刹车盘高速激光熔覆、激光熔覆泥浆泵缸套,体积价格是碳化钨溶射粉WC-10Co-4Cr的1/4四分之一。



金属陶瓷碳化钛TiC铁基合金粉用于刹车盘、截齿、水轮、泥浆泵缸套等

超耐磨耐腐蚀耐气蚀代替碳化钨热喷涂溶射/高速激光熔覆/PTA等离子喷焊/粉芯丝

奥泰新材刹车盘用碳化钛TiC硬质合金热喷涂溶射或高速激光熔覆粉 奥泰新材铁基碳化钛TiC不锈钢合金金属陶瓷激光熔覆或PTA等离子喷焊粉代替碳化钨 奥泰新材碳化钛TiC硬质合金粉代替碳化钨用于超耐磨粉芯丝

1.奥泰新材独特金属陶瓷碳化钛TiC铁基合金粉用于刹车盘、截齿、水轮、泥浆泵缸套等超耐磨耐腐蚀耐气蚀代替碳化钨热喷涂溶射/高速激光熔覆/PTA等离子喷焊品规

型号

TiC

Cr+ Ni

C+Si+Mo+Nb

N+Mn+Co

Fe

密度

硬度

耐腐蚀

耐高温

粒度

应用

特点

T70

69-71

7-14

0.01-3.0

0.01-9.0

余量

≈5.7 g/Cm3

HRA 88-89

优于 316L

800℃以下

15-53um, 53-150um

热喷涂、粉芯丝

体积价格是WC-10Co-4Cr的四分之一。

13-23

T33E

32-34

25-31

0.5-4.0

0.1-6.0

余量

≈6.8 g/Cm3

HRC 40-50

优于 316L

700℃以下

激光熔覆、等离子喷焊

体积价格是司太立堆焊粉的二分之一 。

28-38

T33W

32-34

15-21

0.5-3.0

0.1-6.0

余量

≈6.8 g/Cm3

HRC 51-55

优于 17-4PH

550℃以下

体积价格是镍基碳化钨的三分之一,T25W不开裂。

38-48

T25W

24-26

15-21

0.5-2.0

0.1-5.0

余量

≈7.1 g/Cm3

HRC 36-44

46-56

T25C

24-26

15-35

1.0-3.0

0.1-6.0

余量

≈7.1 g/Cm3

HRC 36-44

优于 316L

550℃以下

超耐气蚀高耐磨

40-50

      烟台奥泰预先在碳化钛粉表面包覆了一层不锈钢,彻底解决了纯碳化钛粉熔覆过程中易氧化、不易跟不锈钢润湿结合的技术难题。

      碳化钨在WC-10Co-4Cr溶射粉中的体积比为约77%。碳化钛在T70=70%TiC+40%不锈钢热喷涂粉中的体积比为约79%。T70耐磨性很好仅略逊色于WC-10Co-4Cr。T70体积价格是WC-10Co-4Cr的月四分之一1/4。T70可用于HVOF、HVAF及等离子热喷涂代替WC-10Co-4Cr。

      镍基60%铸造碳化钨中碳化钨体积比约43%,T33W不锈钢基碳化钛中碳化钛体积比约44%。T33W不锈钢基碳化钛熔覆层耐磨性略逊色于镍基60%铸造碳化钨。T33W不锈钢基碳化钛粉体积价格是镍基60%铸造碳化钨粉价格的三分之一1/3。


2奥泰新材独特金属陶瓷碳化钛TiC铁基合金粉用于刹车盘、截齿、水轮、泥浆泵缸套等超耐磨耐腐蚀耐气蚀代替碳化钨热喷涂溶射/高速激光熔覆/PTA等离子喷焊生产

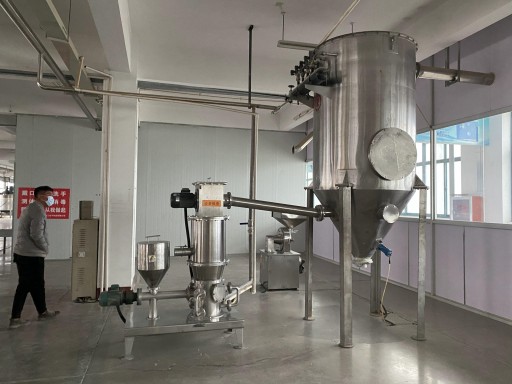

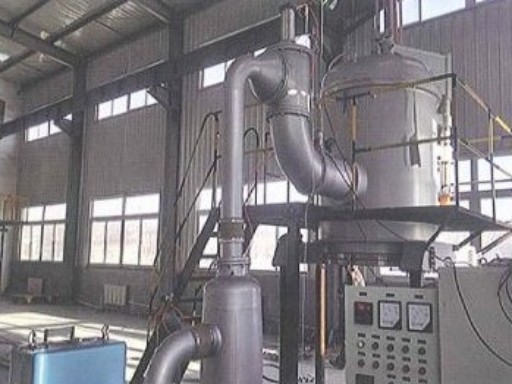

       奥泰新材纯碳化钛生产工艺:1. TiO2+3C 混匀后真空炉中加热至2000℃ = TiC + 2CO,2. TiC 破碎,3. TiC筛分及气流分级。

 奥泰新材碳化钛合金粉激光熔覆泥浆泵缸套代替陶瓷缸套 奥泰新材等离子喷焊或激光熔覆气门堆焊用铁基碳化钛合金粉体积价格是司太立粉的一半 奥泰新材超耐气蚀粉T25C用于水轮机叶片PTA等离子喷焊或激光熔覆

 碳化钛激光熔覆泥浆泵缸套代陶瓷缸套   气门堆焊粉体积价格是司太立粉的一半   T25C超耐气蚀粉用于水轮机叶片熔覆

       T33E=33%TiC+67%耐高温腐蚀不锈钢用于激光熔覆或等离子堆焊发动机气门等。

      奥泰新材T25C=25%TiC+75%超不锈钢粉超耐气蚀耐腐蚀高耐磨可用于水轮机叶片、泵体等激光熔覆或PTA等离子喷焊,不预热无裂纹。碳化钛在T25C中的体积比为约35%。


3奥泰新材独特金属陶瓷碳化钛TiC铁基合金粉用于刹车盘、截齿、水轮、泥浆泵缸套等超耐磨耐腐蚀耐气蚀代替碳化钨热喷涂溶射/高速激光熔覆/PTA等离子喷焊优点

FerroTiC优点

碳化钛铁基合金粉 FerroTiC,T60=60%TiC+不锈钢,烧结破碎

纯碳化钛

密度

较高约 6.1

较低 4.93

TiC晶粒度

1-2um

20-53um, 53-150um

涂层均匀度

均匀度较高因为细TiC溶解分散

均匀度较低因为粗TiC熔覆中易上浮

涂层脆性

涂层脆性小因为细TiC已经在不锈钢中均布

涂层中粗TiC较脆

涂层结合度

细TiC已经跟不锈钢粉真空烧结后在熔覆中不易氧化因此涂层结合更佳

粗纯碳化钛熔覆中易氧化因此涂层不易结合

涂层裂纹倾向

较低

较高

碳化钛允许含量

较高

较低



奥泰新材非常欢迎您的询问。有关我们世界优质极有竞争力价格的刹车盘/截齿/水轮用金属陶瓷碳化钛TiC铁基合金粉、高速激光熔覆或PTA等离子喷焊粉代替碳化钨,细内孔热喷涂溶射非晶粉,MCrAlY,超耐气蚀双相超不锈钢堆焊粉,碳化钨硬质合金钎焊可拼接超耐磨钨钢覆合板管及泥浆泵缸套等产品要求的冶金疑问,敬请微信AlloyExpert或者电话0535-216-5171!
