高耐侵蚀耐磨代镀铬的 HVAF、HVOF 超音速热喷涂用专利铁基非晶+纳米晶粉末NanoA

1. 奥泰新材高耐侵蚀耐磨代镀铬的 HVAF、HVOF 超音速热喷涂用专利铁基非晶+ 纳米晶粉末 NanoA、NanoB 描述

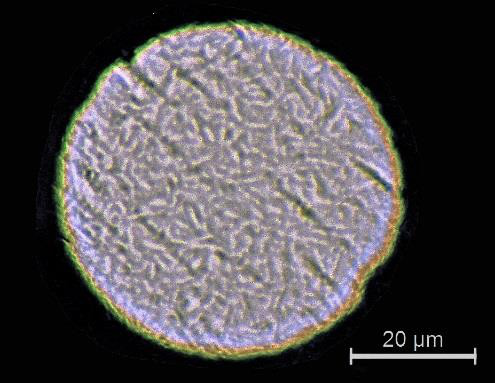

奥泰新材专利气雾化粉末 NanoA、NanoB 是铁基合金，有均匀的非晶+纳米晶微观组织，包括 8-25um、15-45um、2-10um 等粒度。超音速火焰热喷涂中采用比碳化钨略低的热输入和快冷后的涂层组织中非晶率可以高于粉末。NanoA 涂层孔隙率低于 0.1%，200um 以上涂层可免密封，沉积率约为 50%。NanoB 涂层孔隙率约 1%，沉积率可达约 70%。NanoA 适用于耐侵蚀耐磨。NanoB 适用于纯耐磨。

NanoA、NanoB 粉末粒度选择：

1.1 粒度 8-25um 适用于中心送粉或者轴向送粉的各种枪。

1.2 粒度 15-45um 适用于径向送粉或者垂直送粉的各种枪。

1.3 粒度 2-10um 适用于 80mm 以下细孔内管喷枪。

2. 奥泰新材高耐侵蚀耐磨代镀铬的 HVAF、HVOF 超音速热喷涂用专利铁基非晶+ 纳米晶粉末 NanoA、NanoB 涂层性能

2.1NanoA 耐腐蚀超越 316L 和镀硬铬，可耐强酸强碱以外的各种腐蚀介质。

2.2NanoA 涂层硬度为 HV700-800，NanoB 涂层硬度为 HV800-1000，高耐磨。

2.3 耐热温度可达 400℃。

2.4 与基体有很好的结合强度，

2.5NanoA 也可用作过渡层或爆炸喷涂。

为 了 进 一 步 提 高 耐 磨 性 ， NanoAW=NanoA+15% （ WC/10Co/4Cr ） ， NanoBW=NanoB+15%（WC/10Co/4Cr）。

HVAF、HVOF 热喷涂工艺建议：

A1 正式盐雾实验实样制备前，必须用小样进行热喷涂参数试验。小样金相中板 条均匀、没有圆形大颗粒和氧化色，硬度 HV700-800 为宜、不宜过高。

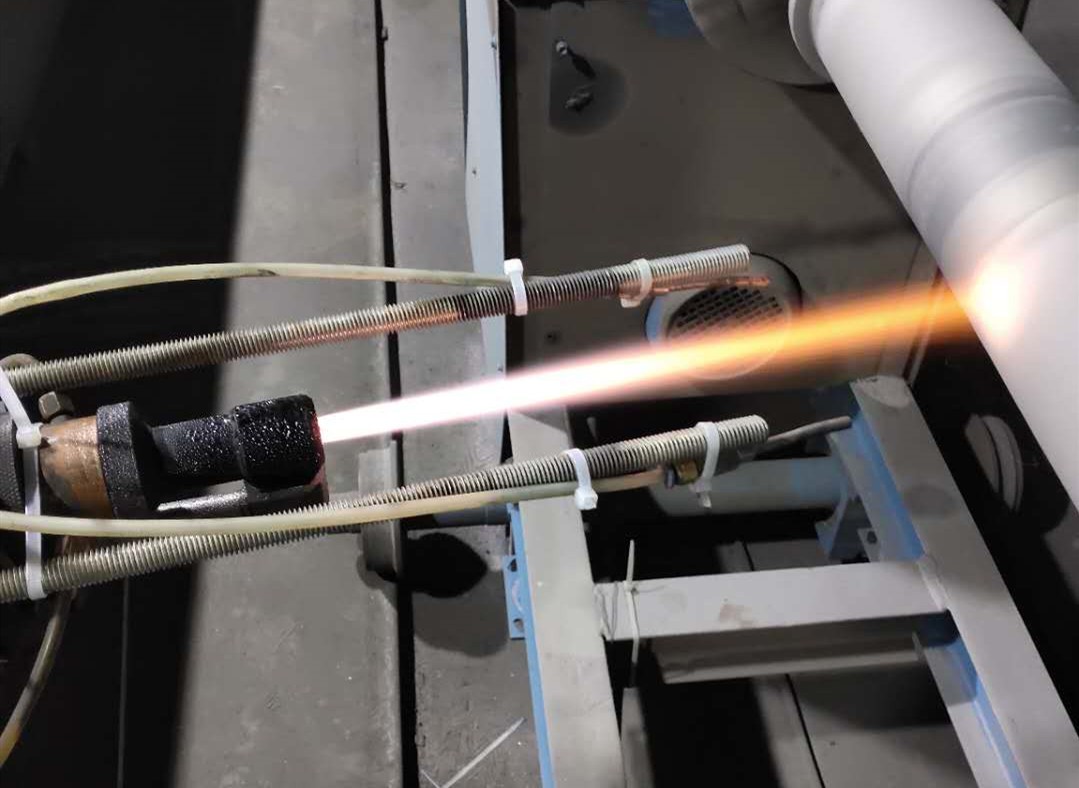

A2 喷涂过程中喷枪前后距工件 50mm 各加一支压缩空气喷嘴冷却如上图。

A3 选用短枪管、短喷距、较低的火焰温度。基体温度保持在 100 度以下。 NanoA 喷涂时喷枪角度 60-70 度，NanoB 喷涂时喷枪角度 90 度。每道喷涂厚度不超过 8um。用于过渡层时，后续涂层要快冷。 盐雾实验或磨耗实验前，请磨光或抛光试样表面至金属光泽。

3. 奥泰新材高耐侵蚀耐磨代镀铬的 HVAF、HVOF 超音速热喷涂用专利铁基非晶+纳 米晶粉末 NanoA、NanoB 应用

长细管内热喷涂                           热喷涂液压支柱和活塞                            热喷涂阀球

   热喷涂柱塞                                     热喷涂纺丝辊                               热喷涂拉丝塔轮

奥泰新材专利铁基非晶+纳米晶喷涂粉 NanoA 适用于高耐侵蚀耐磨的螺杆、长细管内壁、液压支柱、活塞、阀球、纺丝辊、拉丝塔轮的热喷涂代镀铬、海水侵蚀等。

4. 奥泰新材高耐侵蚀耐磨代镀铬的 HVAF、HVOF 超音速热喷涂用专利铁基非晶+纳米晶粉末 NanoA、NanoB 包装

标准包装为每 5/10 公斤一个真空袋。其他包装可以定制。

5. 各喷涂枪用奥泰新材非晶粉粒度推荐

奥泰新材非常欢迎您的询问。有关我们耐酸碱腐蚀超哈氏合金可代替镀硬铬的专利镍基非晶细粉尤其是管道内或内孔热喷涂、超高速激光熔覆粉、PTA等离子粉末堆焊涂层及磨光长细管、碳化钨硬质合金钎焊可拼接超耐磨钨钢覆合板管及泥浆泵缸套等产品的要求，敬请微信或者电话我们！
